Комплект подключения бойлера косвенного нагрева EVAN AQUA предназначен для совместной работы котла и любого накопительного водонагревателя косвенного нагрева. Обеспечение потребителя горячим водоснабжением ГВС достигается за счет переключения потока теплоносителя от системы отопления к бойлеру и обратно. Котел считывает температуру внутри водонагревателя и в нужный момент переключает положение трехходового клапана. Таким образом можно получать горячую воду от электро котла.

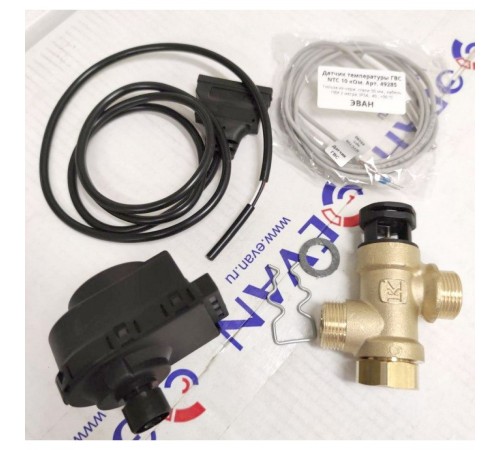

Комплектация:
- руководство по эксплуатации

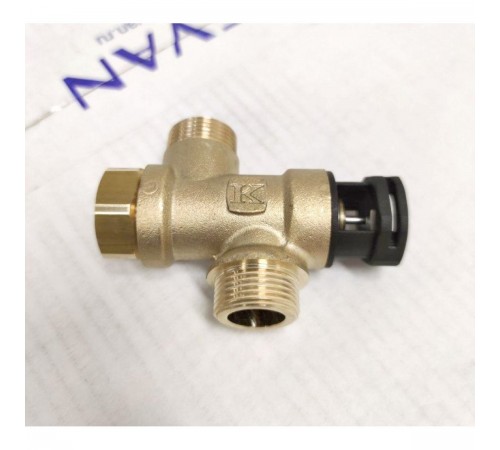

- трехходовой клапан ⚙️

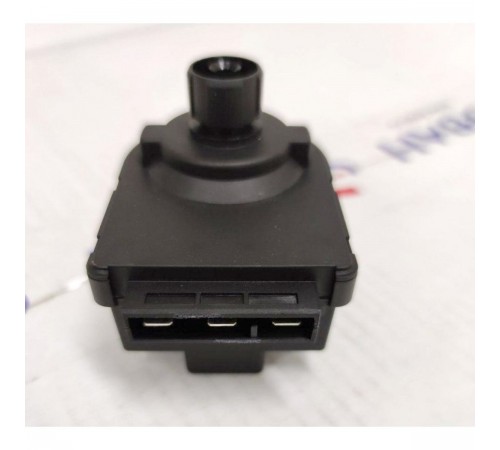

- сервопривод ▶️

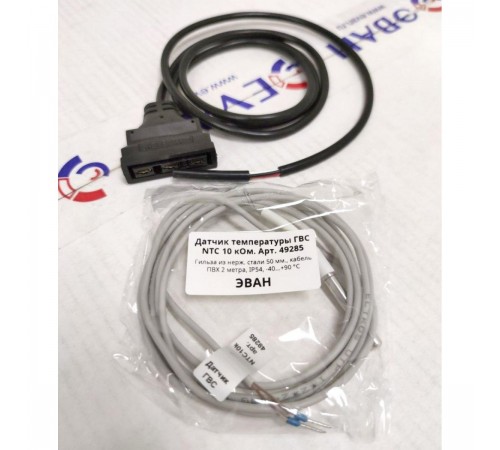

- датчик бойлера ✔️
- разъем для питания сервопривода трехходового клапана переменным напряжением 220 В;
- разъем для подключения NTC-датчика температуры (термистора) номиналом 10 кОм (при 25 0С).
- присоединительный размер G3/4"
В качестве нагревательного устройства может использоваться:
- электрический котел
- газовый котел
- пеллетный котел
- твердотопливный котел
На которых предусмотрены:
- разъем для питания сервопривода трехходового клапана переменным напряжением 220 В;
- разъем для подключения NTC-датчика температуры (термистора) номиналом 10 кОм (при 25 С).
Общее описание принципа работы
- Автоматика котла контролирует температуру воды в бойлере косвенного нагрева с помощью датчика температуры.
- Модуль управления устанавливается в контур системы отопления и в автоматическом режиме перенаправляет теплоноситель от системы отопления в контур змеевика косвенного водонагревателя и обратно в контур отопления.
- Заданную потребителем температуру воды в контуре ГВС контролирует отопительный прибор (котел) и при необходимости подогревает воду в контуре ГВС.
!!! ВНИМАНИЕ !!!
- Модуль может применяться только в системах, где используется бойлер косвенного нагрева
- Прибор в базовой комплектации предназначен для «интеллектуальных» котлов, имеющих функцию управления контуром ГВС (трехходовым клапаном)
- Сопротивление датчика температуры NTC котла должно иметь значение 10 кОм при t= 25 С (идет в комплекте),
Перечень моделей котлов, совместимых с EVAN AQUA
| Производитель котла | Модель и марка котла |
|---|---|
| ЭВАН | Expert |
| ЭВАН | Expert S |
| ЭВАН | Practic |
| ЭВАН | Staut |
| Navien | EQB (c датчиком NTC на 10кОм) |
| Baxi | Все одноконтурные котлы |
| Protherm | Skat |
| Buderus | Все, чере дополнительную автоматику (пример ММ100) |
| Viessmann | Vitopend 100-W с блоком управления привода смесителя |
| Viessmann | Vitodens 100-W с блоком управления привода смесителя |
| Viessmann | Vitodens 200-W с блоком управления привода смесителя |
| Ariston | Котлы серии System |

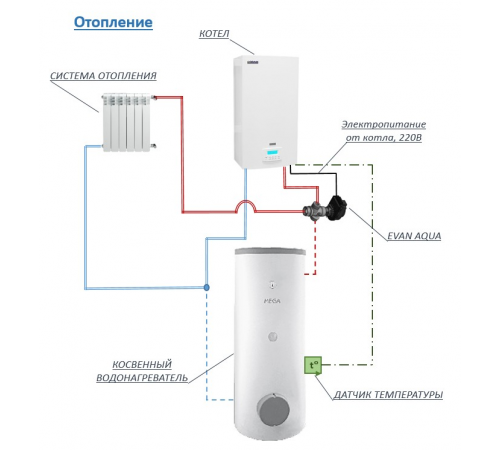

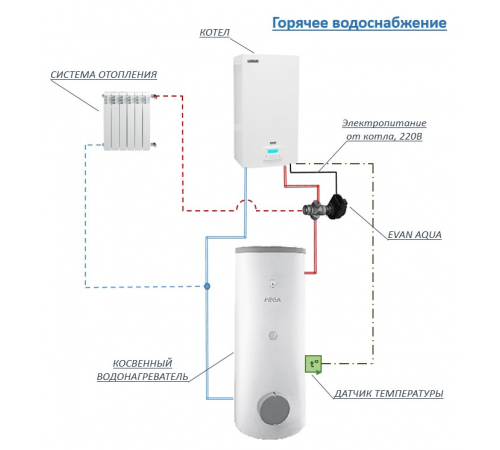

Схемы подключения.
